产品概述

本产品符合GB17467-2010《高压/低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区宾馆、公园及工地施工等，可实现环网型和终端型供电方式

使用环境

1、海拔高度：不超过1000米

2、环境温度：上限为40℃；下限为-30℃℃

3、温度：***高月平均气温+30℃℃，***高年平均气湿+20℃℃℃

4、相对湿度：日平均≤95%，月平均≤90%，

5、防震水平：水平加速度0.4m/sz，垂直加速度0.15m/s2。

6、安装地点：没有剧烈冲击，严重污染和化学腐蚀、无导电尘埃及爆炸危险场所。

7、当不能满足正常使用条件时，请用户与我公司协商解决

产品特点

1、箱变的基本结构分为“目”字形和“品”字形，箱体骨架采用优质槽钢和角钢焊接而成，具有较高的机械强度，箱体采用铝合金型材制作，具有较好的防腐能力，整体美观外形经喷漆着色可与周围环境相协调，精心设计的底部起吊装置，给安装运输移动提供了极大的方便。

2、箱变内有独立的高压室，变压器室和低压室，各室照明随门的开启自动打开，高压环网开关设备，可根据用户需要选用压气式/真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，有某种熔断器熔断时，负荷开关自动开闻，避免了因缺相运行而引起故障

3、变压器室采用自扰通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用一要求还可采用防凝露的装置，根据用户需求，可沿轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入，具备长期户外使用条件，确保防腐防水，防尘性能，使用寿命长，维护简单，外型美观

4、变压器可采用干式或油浸式变压器，油浸式变压器可选用有油枕和无油枕全密封两种

5、低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合、

6、外壳材料：外壳材料有复合板、不锈钢复合板、覆铝锌板、不锈钢板、金属雕花板。

7、结构特点：高压组钩合理紧凑，可选用SF6、FZN57、VHC环网柜，全部具有五防联锁功能。

8、变压器自然通风和自动通风冷却系可适用于干式和油浸式变压器

9、低压室：可根据用户需要采用多种结构的配电方案，有动力配电，照明配电无功自动补偿，电能计量等各种功能，装有自动照明系统

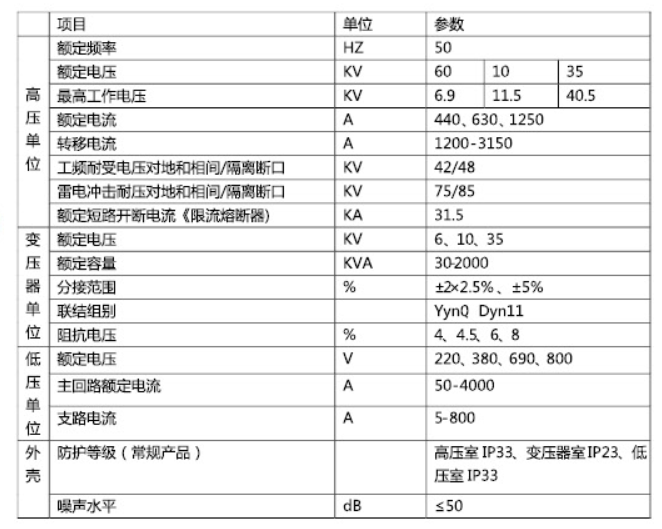

主要参数
