产品描述
技术要求
低压电缆分支箱应为元件模块组装、框架组装结构，每路进线开关和每路出线熔断器隔离开关同时具有带负荷操作，隔离，熔断保护和开关功能，在母线上固定
母线应使于安装熔断器式隔离开关。柜内的母线起到固定作用，须用紫铜。相序的排列是从里到外A相，B相，C相，并有相色标志。导体、主母线及支线均采用矩形母线。导体须满足额定短时和峰值耐受电流的要求。母线与N线在深度方向通过专用的高强度绝缘支撑件分出前后顺序
分支箱地面安装，单面操作，进出线形式为上进下出的电缆接线形式，一般接线形式为一进两出，每路开关下侧绝缘板正面，注明其路名或编号
箱体防护等级为IP33，底部用绝缘板封闭，电缆孔带变径胶圈，电缆由下部引入电缆室有足够的空间以便安装电缆，出线端子距基座底部距离须大于100mm。
箱壳材料采用不锈钢，薄弱位置应增加加强筋。箱壳应有足够的机械强度，在起吊、运输、安装中不得变形或损伤
箱顶盖应为屋脊式设计，坡顶3度设计，顶盖不应积水；箱门应密封防水；应设置不易被破坏、侵害的专用锁，箱体外无外露可拆卸的螺栓；门轴为暗装形式箱门打开后应能大于90度，关好后，门柄旋过死点，锁舌同时上下插别
生产厂提供直理式底座（无需水泥基础），整体高度mm，方便现场安装和施工开关底座复合材料要求抗热变形>200℃℃
箱体应有安全可靠的防护性能，防护等级不低于IP33；每侧箱门外应至少设置处明显***标准的警告标志“电力符号”及文字“正步，有电危险”
使用环境
海拔高度：S1000m
工作条件：-25℃～+80℃℃***高年平均气温20℃℃***高日平均气温30°
相对湿度：90%（25°℃）
抗震能力：地面水平加速度0.3g地面垂直加速度0.15g
司时作用持续三个正弦波安全系数1.67
***大日温差：25℃
日照强度：0.1W/cm2（风速0.5m/s时）
***大覆冰厚度：10mm***大风速：35m/s
安装位置：户外污染等级：工级

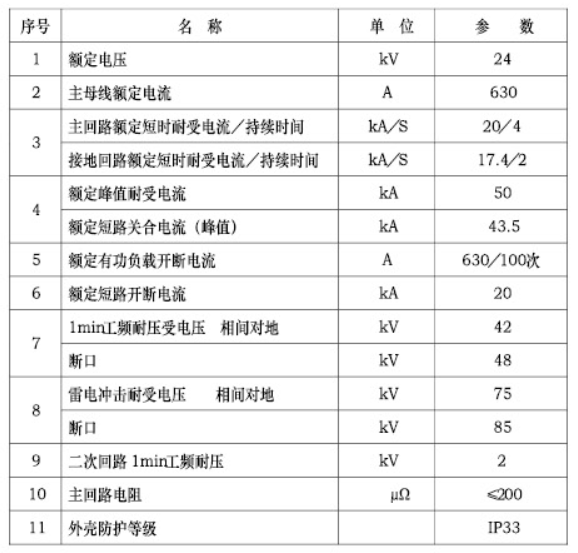

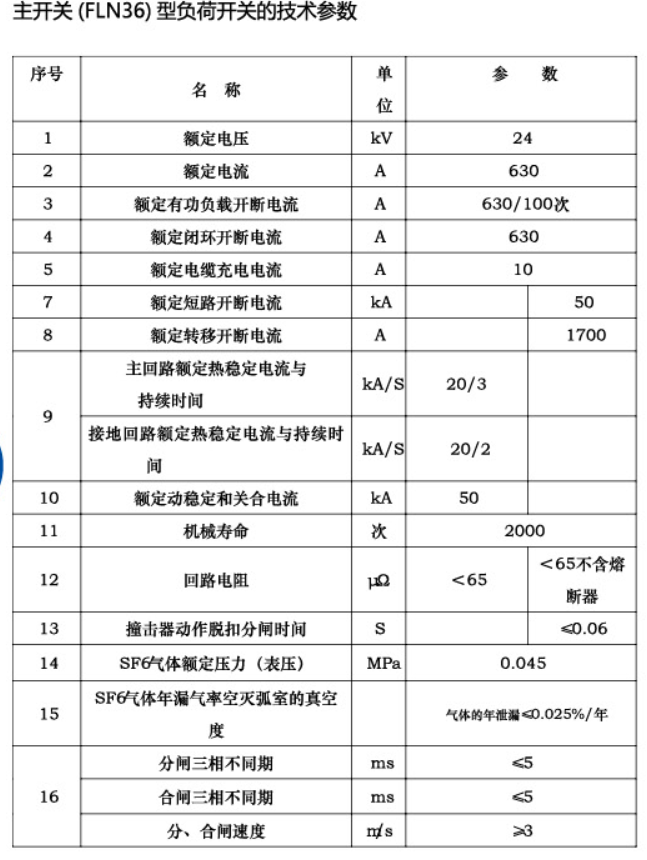

技术参数
